光伏控制逆变一体机




  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  • ¥ 选配功能:

    ² 通讯功能:RS232、GPRS

    ² MPPT充电,技术可显著提高太阳能系统能量利用率

    Ø 额定充电功率:520W

    Ø 光伏阵列较大功率:1560W

    Ø 较大PV开路电压:100V

    Ø 转换效率高达97%

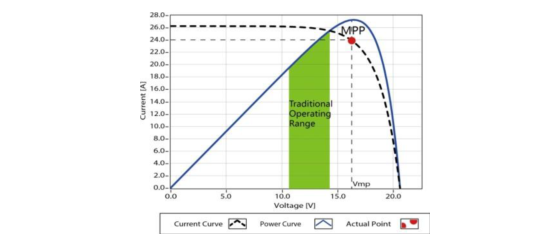

    ¥ 较大功率点跟踪曲线


  •   ¥ 产品特点:

    ² 输出频率:50.00Hz

    ² 逆变效率:90%

    ² 波形失真:<5.0%

    ² 过载保护:大于110%额定电流1分钟;大于150%额定电流20S

            大于180%额定电流5秒;大于200%额定电流0S

    ² 通讯功能: RS485

    ² 使用环境:温度:-10~40℃;

            湿度:<95%无冷凝;避免阳光直射

    ² 主要应用于无电地区,可满足居民日常生活用电。

  •  ¥ 技术规格(24V)

    型号

    GS500-24V

    GS600-24V

    GS800-24V

    GS1000-24V

    蓄电池额定电压

    24VDC

    最大充电电流

    20A

    20A

    20A

    20A

    欠压点

    21.6VDC

    欠压恢复

    26.4VDC

    过压点

    32.4VDC

    过压恢复

    31.2VDC

    额定输出电流

    1.8A

    2.2A

    2.9A

    3.6A

    额定输出功率

    500VA

    600VA

    800VA

    1000VA

    涓冲电压范围

    <21.6VDC

    直冲电压范围

    21.6VDC<蓄电池电压<27.6VDC

    PWM充电电压范围

    27.6VDC<蓄电池电压<29.0VDC

    充满关断电压

    29.0VDC

    尺寸

    宽×高×厚:307×150×261(mm)



    ¥ 技术规格(48V)

    型号

    GS800-48V

    GS1000-48V

    GS1500-48V

    GS2000-48V

    蓄电池额定电压

    48VDC

    最大充电电流

    20A

    20A

    20A

    20A

    欠压点

    43.2VDC

    欠压恢复

    52.8VDC

    过压点

    64.8VDC

    过压恢复

    62.4VDC

    额定输出电流

    2.9A

    3.6A

    5.4A

    7.2A

    额定输出功率

    800VA

    1000VA

    1500VA

    2000VA

    涓冲电压范围

    <43.2VDC

    直冲电压范围

    43.2VDC<蓄电池电压<55.2VDC

    PWM充电电压范围

    55.2VDC<蓄电池电压<58.0VDC

    充满关断电压

    58.0VDC

    尺寸

    宽×高×厚:307×150×261(mm)
