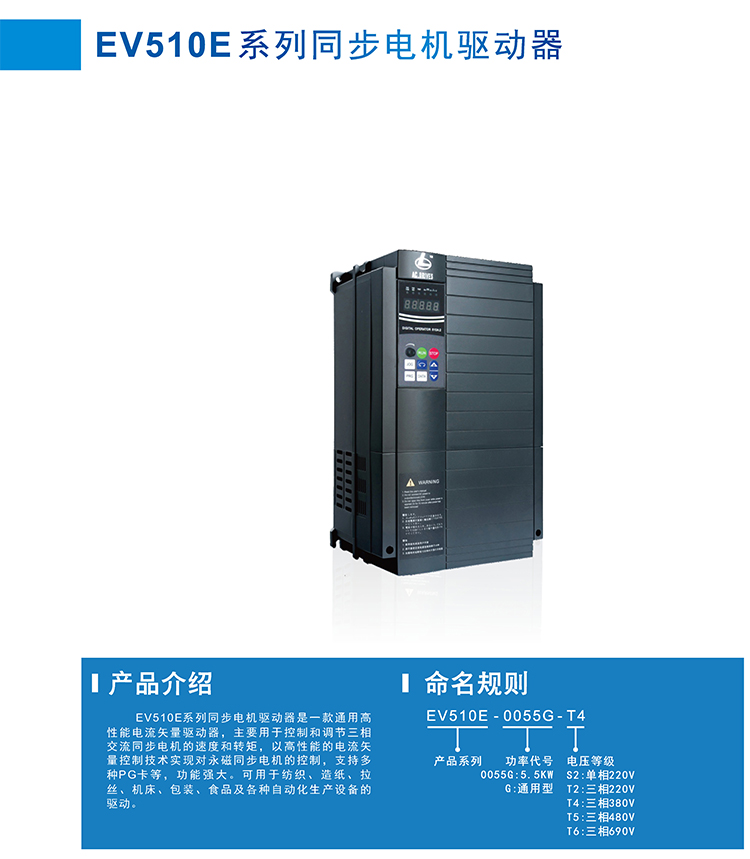

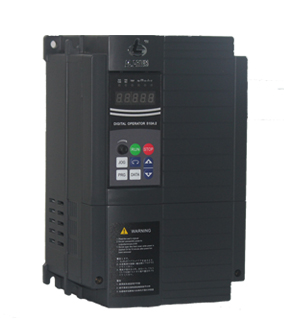

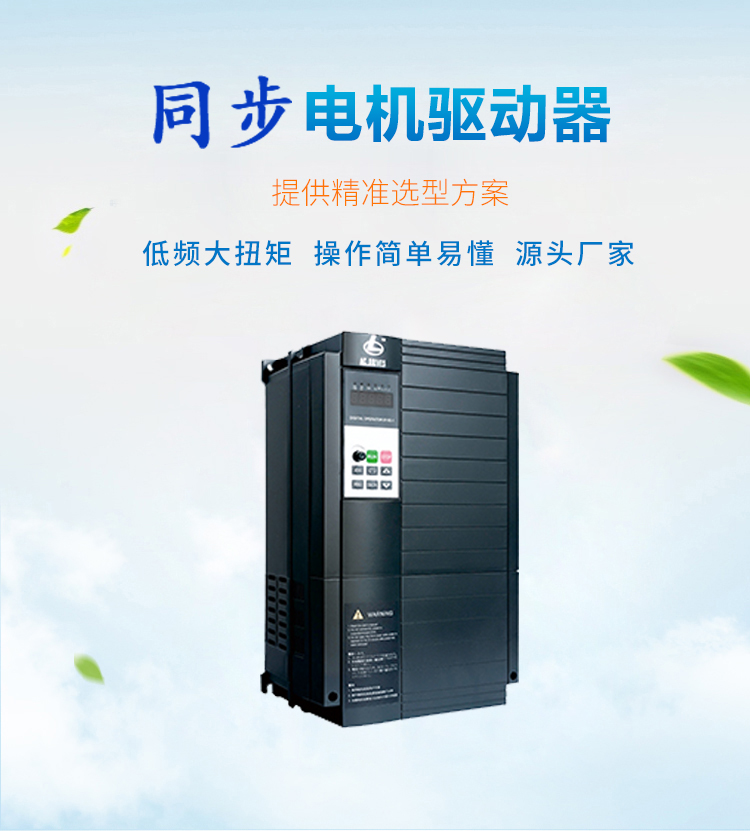

EV510E系列高性能矢量变频器


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸

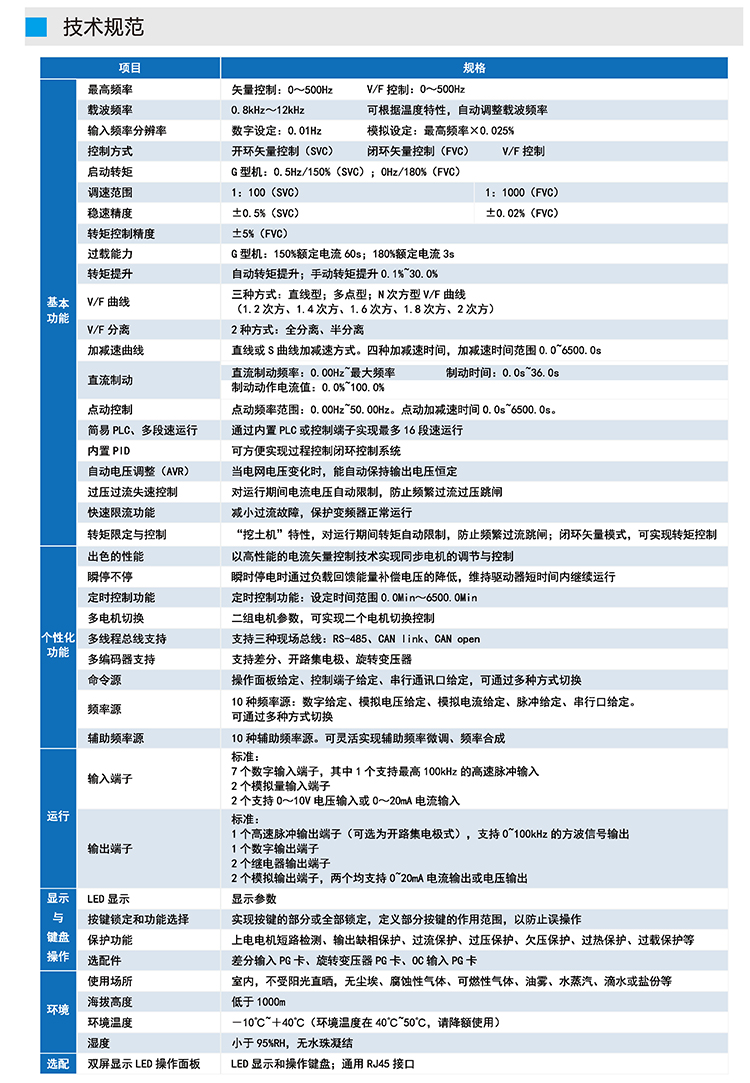

  • ¥ 产品特点

    项 目

    规 格

    最高频率

    矢量控制:0500Hz         V/F控制 0500Hz

    载波频率

    0.8kHz12kHz     可根据负载特性,自动调整载波频率。

    输入频率分辨率

    数字设定:0.01Hz     模拟设定:最高频率×0.025%

    控制方式

    开环矢量控制(SVC 闭环矢量控制(FVC V/F控制

    启动转矩

    G型机:0.5Hz/150%SVC);0Hz/180%FVC

    调速范围

    1100 SVC

    11000 FVC

    稳速精度

    ±0.5%SVC

    ±0.02%FVC

    转矩控制精度

    ±5%FVC

      过载能力

    G型机:150%额定电流60s180%额定电流3s;

    转矩提升

    自动转矩提升;手动转矩提升0.1%~30.0%

    V/F曲线

    三种方式:直线型;多点型;N次方型V/F曲线

    1.2次方、1.4次方、1.6次方、1.8次方、2次方)

    V/F分离

    2种方式:全分离、半分离

    加减速曲线

    直线或S曲线加减速方式。 四种加减速时间,加减速时间范围0.0~6500.0s

    直流制动

    直流制动频率:0.00Hz~最大频率 制动时间:0.0s~36.0s 制动动作电流值:0.0%~100.0%

    点动控制

    点动频率范围:0.00Hz~50.00Hz 点动加减速时间0.0s~6500.0s

    简易PLC、多段速运行

    通过内置PLC或控制端子实现较多16段速运行

    内置PID

    可方便实现过程控制闭环控制系统

    自动电压调整(AVR

    当电网电压变化时,能自动保持输出电压恒定

    过压过流失速控制

    对运行期间电流电压自动限制,防止频繁过流过压跳闸

    快速限流功能

    减小过流故障,保护驱动器正常运行

    转矩限定与控制

    挖土机特性,对运行期间转矩自动限制, 防止频繁过流跳闸;闭环矢量模式可实现转矩控制

    出色的性能

    以高性能的电流矢量控制技术实现同步电机的调节与控制

    瞬停不停

    瞬时停电时通过负载回馈能量补偿电压的降低,维持驱动器 短时间内继续运行

    快速限流

    避免驱动器频繁的出现过流故障

    定时控制功能

    定时控制功能:设定时间范围0.0Min6500.0Min

    多电机切换

    二组电机参数,可实现二个电机切换控制

    多线程总线支持

    支持三种现场总线:R S - 4 8 5 C A N l i n k CANopen

    多编码器支持

    支持差分、开路集电极、旋转变压器

    命令源

    操作面板给定、控制端子给定、串行通讯口给定。 可通过多种方式切换

    频率源

    10种频率源:数字给定、模拟电压给定、模拟电流给定、 脉冲给定、串行

    口给定。可通过多种方式切换

    辅助频率源

    10种辅助频率源。可灵活实现辅助频率微调、频率合成

    输入端子

    标准:

    7个数字输入端子,其中1个支持较高100kHz的高速脉冲输入

    3个模拟量输入端子,1个仅支持010V电压输入,

    1个支持010V电压输入或0~20mA电流输入

    1个支持-1010V电压输入

    输出端子

    标准:

    1个高速脉冲输出端子(可选为开路集电极式), 支持0~100kHz的方波信号输出

    1个数字输出端子

    2个继电器输出端子

    2个模拟输出端子,其中一个支持0~20mA电流输出

    LED显示

    显示参数

    按键锁定和功能选择

    实现按键的部分或全部锁定,定义部分按键的作用范围, 以防止误操作

    保护功能

    上电电机短路检测、输出缺相保护、过流保护、过压保护 欠压保护、过热保护、过载保护等

    选配件

    差分输入PG卡、旋转变压器PG卡、OC输入PG

    使用场所

    室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、 雾、水蒸汽、

    滴水或盐份等

    海拔高度

    低于1000m

    环境温度

    10~40℃(环境温度在40~50℃,请降额使用)

    湿度

    小于95%RH,无水珠凝结

    双屏显示LED操作面板

    LED显示和操作键盘;通用RJ45接口

    液晶操作面板

    LCD显示和操作键盘;可参数拷贝

  • 驱动器型号

    电源容量KVA

    输入电流A

    输出电流A

    适配电机KW

    单相电源:220V50/60Hz

    EV510E-0004G-S2

    1.0

    5.4

    2.3

    0.4

    EV510E-0007G-S2

    1.5

    8.2

    4.0

    0.75

    EV510E-0015G-S2

    3.0

    14.0

    7.0

    1.5

    EV510E-0022G-S2

    4.0

    23.0

    9.6

    2.2

    三相电源:220V50/60Hz

    EV510E-0037G-T2

    8.9

    14.6

    13.0

    3.7

    EV510E-0055G-T2

    17.0

    26.0

    25.0

    5.5

    EV510E-0075G-T2

    21.0

    35.0

    32.0

    7.5

    EV510E-0110G-T2

    30.0

    46.5

    45.0

    11

    EV510E-0150G-T2

    40.0

    62.0

    60.0

    15

    EV510E-0185G-T2

    57.0

    76.0

    75.0

    18.5

    EV510E-0220G-T2

    69.0

    92.0

    91.0

    22

    EV510E-0300G-T2

    85.0

    113.0

    112.0

    30

    EV510E-0370G-T2

    114.0

    157.0

    150.0

    37

    EV510E-0450G-T2

    134.0

    180.0

    176.0

    45

    EV510E-0550G-T2

    160.0

    214.0

    210.0

    55

    EV510E-0750G-T2

    231.0

    307.0

    304.0

    75

    三相电源:380V/480V50/60Hz

    EV510E-0007G-T4/T5

    1.5

    3.4

    2.1

    0.75

    EV510E-0015G-T4/T5

    3.0

    5.0

    3.8

    1.5

    EV510E-0022G-T4/T5

    4.0

    5.8

    5.1

    2.2

    EV510E-0037G-T4/T5

    5.9

    10.5

    9.0

    3.7

    EV510E-0055G-T4/T5

    8.9

    14.6

    13.0

    5.5

    EV510E-0075G-T4/T5

    11.0

    20.5

    17.0

    7.5

    EV510E-0110G-T4/T5

    17.0

    26.0

    25.0

    11

    EV510E-0150G-T4/T5

    21.0

    35.0

    32.0

    15

    EV510E-0185G-T4/T5

    24.0

    38.5

    37.0

    18.5

    EV510E-0220G-T4/T5

    30.0

    46.5

    45.0

    22

    EV510E-0300G-T4/T5

    40.0

    62.0

    60.0

    30

    EV510E-0370G-T4/T5

    57.0

    76.0

    75.0

    37

    EV510E-0450G-T4/T5

    69.0

    92.0

    91.0

    45

    EV510E-0550G-T4/T5

    85.0

    113.0

    112.0

    55

    EV510E-0750G-T4/T5

    114.0

    157.0

    150.0

    75

    EV510E-0900G-T4/T5

    134.0

    180.0

    176.0

    90

    EV510E-1100G-T4/T5

    160.0

    214.0

    210.0

    110

    EV510E-1320G-T4/T5

    192.0

    256.0

    253.0

    132

    EV510E-1600G-T4/T5

    231.0

    307.0

    304.0

    160

    EV510E-2000G-T4/T5

    250.0

    385.0

    377.0

    200

    EV510E-2200G-T4/T5

    280.0

    430.0

    426.0

    220

    EV510E-2500G-T4/T5

    355.0

    468.0

    465.0

    250

    EV510E-2800G-T4/T5

    396.0

    525.0

    520.0

    280

    EV510E-3150G-T4/T5

    445.0

    590.0

    585.0

    315

    EV510E-3550G-T4/T5

    500.0

    665.0

    650.0

    355

    EV510E-4000G-T4/T5

    565.0

    785.0

    725.0

    400

    EV510E-5000G-T4/T5

    700

    890

    870

    500

    EV510E-5600G-T4/T5

    783

    980

    950

    560

    EV510E-6300G-T4/T5

    882

    1180

    1100

    630

    三相电源:690V50/60Hz

    EV510E-0550G-T6

    84.0

    70.0

    65.0

    55

    EV510E-0750G-T6

    107.0

    90.0

    86.0

    75

    EV510E-0900G-T6

    125.0

    105.0

    100.0

    90

    EV510E-1100G-T6

    155.0

    130.0

    120.0

    110

    EV510E-1320G-T6

    192.0

    170.0

    150.0

    132

    EV510E-1600G-T6

    231.0

    200.0

    175.0

    160

    EV510E-2000G-T6

    250.0

    235.0

    215.0

    200

    EV510E-2200G-T6

    280.0

    247.0

    245.0

    220

    EV510E-2500G-T6

    355.0

    265.0

    260.0

    250

    EV510E-2800G-T6

    396.0

    305.0

    299.0

    280

    EV510E-3150G-T6

    445.0

    350.0

    330.0

    315

    EV510E-3550G-T6

    500.0

    382.0

    374.0

    355

    EV510E-4000G-T6

    565.0

    435.0

    410.0

    400

    三相电源:1140V50/60Hz

    EV510E-0370G-T11

    57.0

    25.7

    25

    37

    EV510E-0450G-T11

    69.0

    30.9

    30

    45

    EV510E-0550G-T11

    85.0

    38.2

    37

    55

    EV510E-0750G-T11

    114.0

    51.5

    50

    75

    EV510E-0900G-T11

    134.0

    60.8

    59

    90

    EV510E-1100G-T11

    160.0

    72.1

    70

    110

    EV510E-1320G-T11

    192.0

    93.8

    91

    132

    EV510E-1800G-T11

    240.0

    120.6

    117

    180

    EV510E-2000G-T11

    250.0

    134.0

    130

    200

    EV510E-2200G-T11

    280.0

    152.5

    148

    220

    EV510E-2500G-T11

    355.0

    161.7

    157

    250

    EV510E-2800G-T11

    396.0

    186.5

    181

    280

    EV510E-3150G-T11

    445.0

    206.0

    200

    315

    EV510E-3550G-T11

    500.0

    232.8

    226

    355

    EV510E-4000G-T11

    565.0

    255.5

    248

    400

    EV510E-4500G-T11

    630.0

    289.5

    281

    450

    EV510E-5000G-T11

    700.0

    343.0

    333

    500

    EV510E-5600G-T11

    784.0

    358.5

    348

    560

    EV510E-6300G-T11

    882.0

    412.0

    400

    630

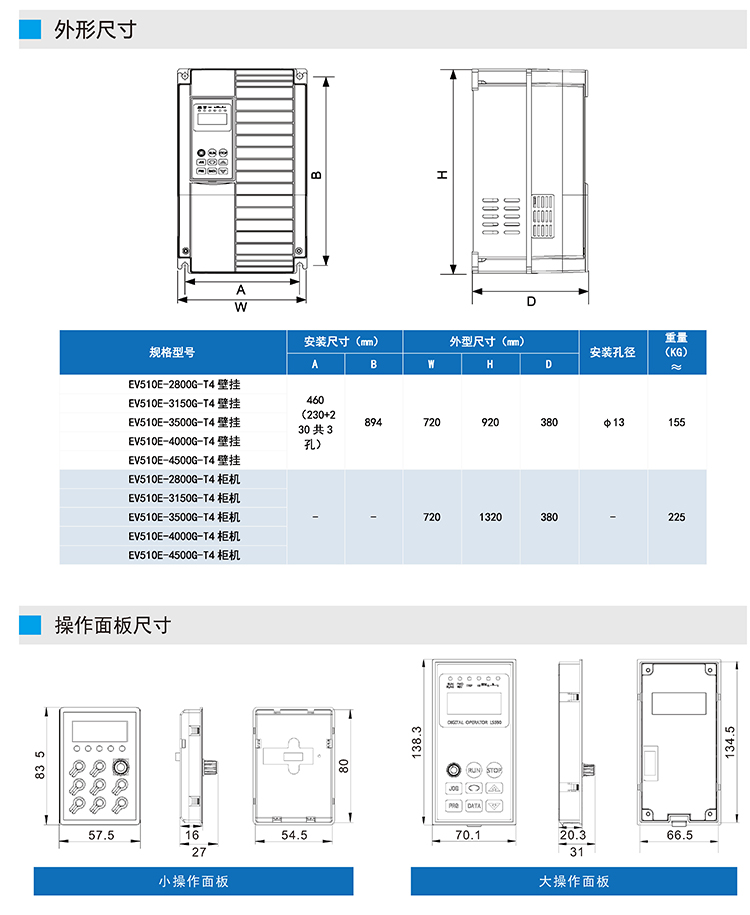

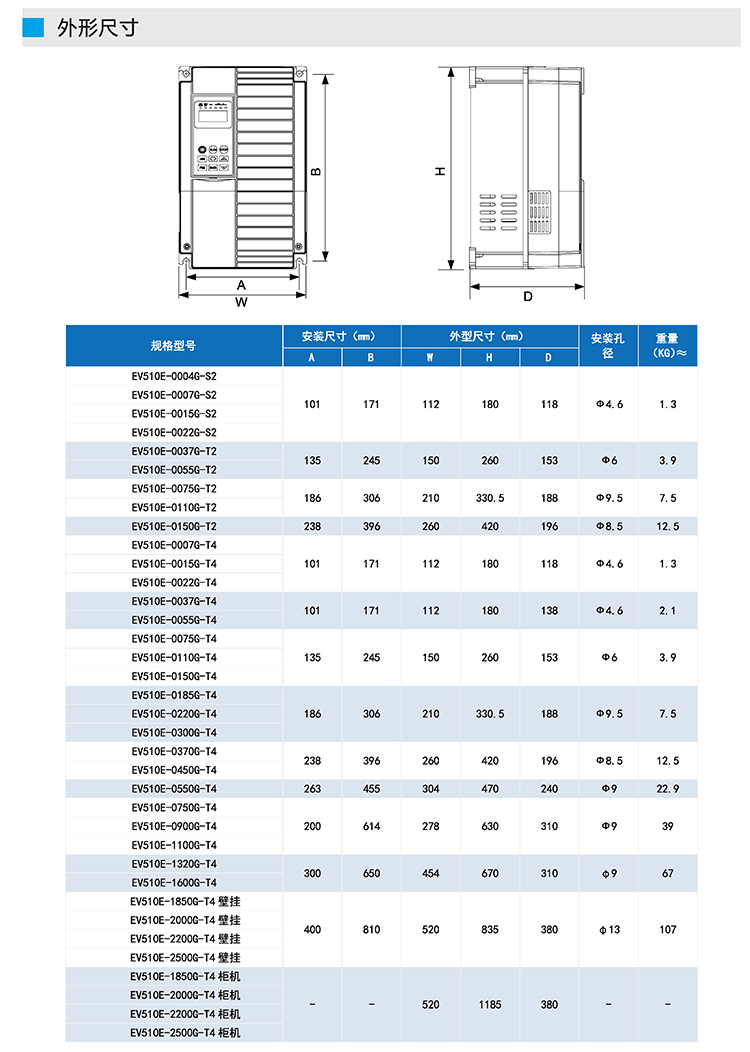

  •  ¥ 外形尺寸

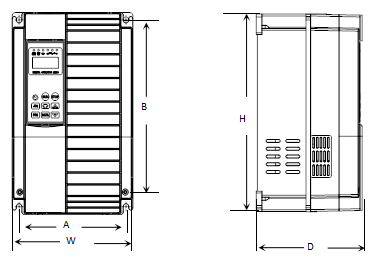

    变频器外形尺寸示意图



    ¥ 机械参数

    规格型号

    安装尺寸

    外型尺寸

    安装孔径

    重量

    (KG)

    A(mm)

    B

    (mm)

    W(mm)

    H(mm)

    D(mm)

    EV510E-0004G-S2

    115

    160

    125

    170

    118

    Ф4.2

    1.2

    EV510E-0007G-S2

    EV510E-0015G-S2

    110

    160

    125

    170

    145

    Ф4.2

    1.5

    EV510E-0022G-S2

    EV510E-0037G-T2

    135

    247

    150

    258

    150

    Ф5.5

    3

    EV510E-0007G-T4/T5

    110

    160

    125

    170

    145

    Ф4.2

    1.5

    EV510E-0015G-T4/T5

    EV510E-0022G-T4/T5

    EV510E-0037G-T4/T5

    135

    247

    150

    258

    150

    Ф5.5

    3

    EV510E-0055G-T4/T5

    EV510E-0075G-T4/T5

    EV510E-0110G-T4/T5

    186

    306

    210

    330.5

    188

    Ф9.5

    5.7

    EV510E-0150G-T4/T5

    EV510E-0185G-T4/T5

    EV510E-0220G-T4/T5

    238

    396

    260

    420

    196

    Ф8.2

    10.2

    EV510E-0300G-T4/T5

    EV510E-0370G-T4

    295

    495

    320

    515

    255

    Ф9.5

    22.5

    EV510E-0450G-T4

    EV510E-0550G-T4

    230

    565

    375

    580

    270

    Ф8.5

    36

    EV510E-0750G-T4

    EV510E-0750G -T4

    300

    735

    460

    750

    335

    Ф8.5

    60

    EV510E-0900G-T4

    EV510E-1100G-T4

    EV510E-1320G-T4

    -

    -

    550

    1246

    390

    -

    120

    EV510E-1600G-T4

    EV510E-1850G-T4

    EV510E-2000G-T4

    EV510E-1320G-T4

    275

    849.5

    550

    875

    390

    Ф12.2

    100

    EV510E-1600G-T4

    EV510E-1850G-T4

    EV510E-2000G-T4

    EV510E-2200G-T4

    -

    -

    750

    1670

    400

    -

    200

    EV510E-2500G-T4

    EV510E-2800G-T4

    EV510E-3150G-T4

    EV510E-3550G-T4

    EV510E-4000G-T4

    -

    -

    1200

    1950

    502

    -

    460

    EV510E-5000G-T4

    EV510E-6300G-T4

    EV510E-0550G-T6

    230

    565

    375

    580

    270

    Ф8.5

    36

    EV510E-0750G-T6

    EV510E-0900G-T6

    300

    735

    460

    750

    335

    Ф8.5

    60

    EV510E-1100G-T6

    EV510E-1320G-T6

    EV510E-1600G-T6

    275

    849.5

    550

    875

    390

    Ф12.2

    100

    EV510E-1850G-T6

    EV510E-2000G-T6

    EV510E-2200G-T6

    EV510E-2500G-T6

    -

    -

    750

    1670

    400

    -

    200

    EV510E-2800G-T6

    -

    -

    750

    1670

    400

    -

    200

    EV510E-3150G-T6

    EV510E-3550G-T6

    T11规格型号类请咨询生产厂家

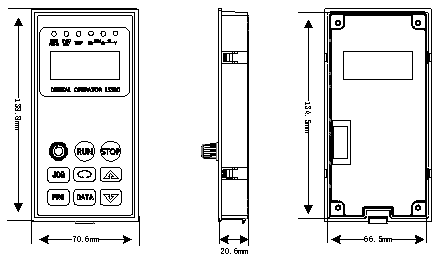

    ¥ 操作面板的外形尺寸

    EV510E


    EV510EM
