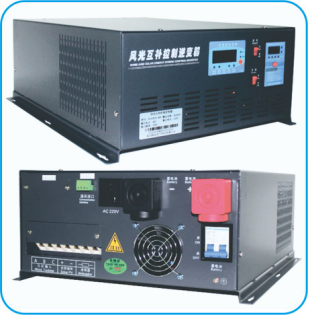

FGS系列风光互补控制逆变器


  • 产品概述
  • 产品特点
  • 产品型号
  • 安装尺寸
  •   ¥ 产品特点:

    ² 系统分为风光互补控制模块,正弦波逆变控制模块,两个模块相互独立,又相辅相存。

    ² 带有RS485通信功能,用户可以选用上位机对本产品的工作状态进行监视控制。

    ² 负载适应能力强,包括电容性、电感性、混合性负载。

    ² 具有完善的保护功能如: 输入反接保护、输入欠压保护、输入过压保护、输出过流保护、输出短路保护、过热保护。

    ² 机器分为2个显示区:

       充电控制显示:电池电压,光伏充电电流,风机充电电流,风机转速;

       逆变控制显示:电池电压,输出电压,输出电流,输出功率,输出频率。

    ² 波形纯正,失真较小,同时具有较高的逆变效率。

  •   ¥ 产品特点:

    ² 系统分为风光互补控制模块,正弦波逆变控制模块,两个模块相互独立,又相辅相存。

    ² 带有RS485通信功能,用户可以选用上位机对本产品的工作状态进行监视控制。

    ² 负载适应能力强,包括电容性、电感性、混合性负载。

    ² 具有完善的保护功能如: 输入反接保护、输入欠压保护、输入过压保护、输出过流保护、输出短路保护、过热保护。

    ² 机器分为2个显示区:

       充电控制显示:电池电压,光伏充电电流,风机充电电流,风机转速;

       逆变控制显示:电池电压,输出电压,输出电流,输出功率,输出频率。

    ² 波形纯正,失真较小,同时具有较高的逆变效率。

  •  ¥ 技术规格(24V)

    型号

    FGS600-24

    FGS800-24

    FGS1000-24

    FGS1500-24

    FGS2000-24

    FGS3000-24

    蓄电池额定电压

    24VDC

    风机额定功率

    300W

    300W

    500W

    1000W

    1000W

    1000W

    光伏额定功率

    200W

    300W

    500W

    500W

    1000W

    1200W

    较大充电电流

    33A

    37A

    41A

    46A

    62A

    70A

    欠压点

    21.6VDC

    欠压恢复

    26.4VDC

    过压点

    32.4VDC

    过压恢复

    31.2VDC

    额定输出电流

    2.2A

    2.9A

    3.6A

    5.4A

    7.3A

    10.9A

    额定输出功率

    600VA

    800VA

    1000VA

    1500VA

    2000VA

    3000VA

    涓冲电压范围

    <21.6VDC

    直冲电压范围

    21.6VDC<蓄电池电压<27.6VDC

    PWM充电电压范围

    27.6VDC<蓄电池电压<29.0VDC

    卸荷电压范围

    27.6VDC<蓄电池电压<29.0VDC:PWM卸荷

    蓄电池电压>29.0V:完全卸荷

    输出波形

    正弦波

    输出频率

    50.00Hz

    逆变效率

    90%

    波形失真

    <5.0%

    过载保护

    大于110%额定电流1分钟;大于150%额定电流20S

    大于180%额定电流5S;大于200%额定电流0S

    使用环境

    温度:-10~40℃; 湿度:<95%无冷凝;避免阳光直射

    通讯功能

    标配RS485,可选RS232、GPRS

    尺寸

    宽×高×厚:406×183×490(mm)



    ¥ 技术规格(48V)

    型号

    FGS1000-48

    FGS2000-48

    FGS2500-48

    FGS3000-48

    FGS4000-48

    FGS5000-48

    FGS6000-48

    蓄电池额定电压

    48VDC

    风机额定功率

    600W

    1000W

    1000W

    1500W

    1500W

    1500W

    1500W

    光伏额定功率

    400W

    600W

    1000W

    1000W

    1200W

    1500W

    2000W

    较大充电电流

    33A

    43A

    45A

    48A

    54A

    60A

    70A

    欠压点

    43.2VDC

    欠压恢复

    52.8VDC

    过压点

    64.8VDC

    过压恢复

    62.4VDC

    额定输出电流

    3.6A

    7.3A

    9.1A

    10.9A

    14.5A

    18.2A

    21.8A

    额定输出功率

    1000VA

    2000VA

    2500VA

    3000VA

    4000VA

    5000VA

    6000VA

    涓冲电压范围

    <43.2VDC

    直冲电压范围

    43.2VDC<蓄电池电压<55.2VDC

    PWM充电

    电压范围

    55.2VDC<蓄电池电压<58.0VDC

    卸荷电压

    范围

    55.2VDC<蓄电池电压<58.0VDC:PWM卸荷

    蓄电池电压>58.0V:完全卸荷

    输出波形

    正弦波

    输出频率

    50.00Hz

    逆变效率

    90%

    波形失真

    < 5.0%

    过载保护

    大于110%额定电流1分钟;大于150%额定电流20S

    大于180%额定电流5S;大于200%额定电流0S

    使用环境

    温度:-10~40℃; 湿度:<95%无冷凝;避免阳光直射

    通讯功能

    标配RS485,可选RS232、GPRS

    尺寸

    宽×高×厚: 406×183×490(mm)
